Profi-Prüfstand für Decoder,NEM652,651,21MTC,PluX22,Next18,Einzelkabel,Glockenankermotor,LED-Monitor,20mm LS, Erweiterungsbuchse
Misschien komt de situatie u bekend voor: Voor u ligt een digitale decoder op de werkbank en u wilt graag testen of de decoder goed werkt voordat u de ingewikkelde inbouw in de locomotief uitvoert. Maar hoe test je het?
De Profi-testbank helpt u: De Profi-testbank wordt eenvoudig op uw digitale bedieningseenheid of de LokProgrammer aangesloten. Hiermee kunt u elke decoder testen zonder verschillende invloedsfactoren van een locomotief.
Apparatuur
Om het u zo gemakkelijk mogelijk te maken, is de Profi-testbank voorzien van waardevolle uitrustingskenmerken. Voor de aansluiting van de decoder zijn alle gangbare interfacebussen voor de "kleine meters" beschikbaar:

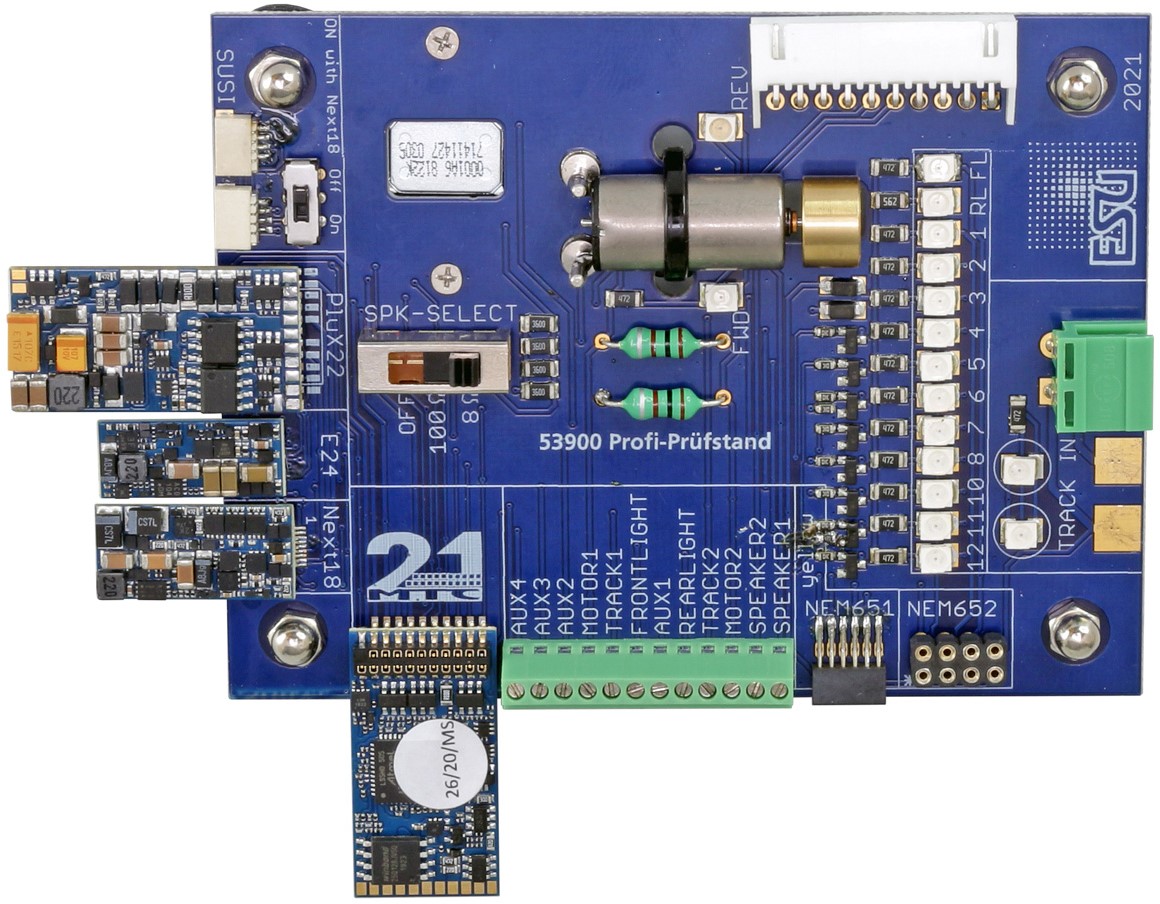

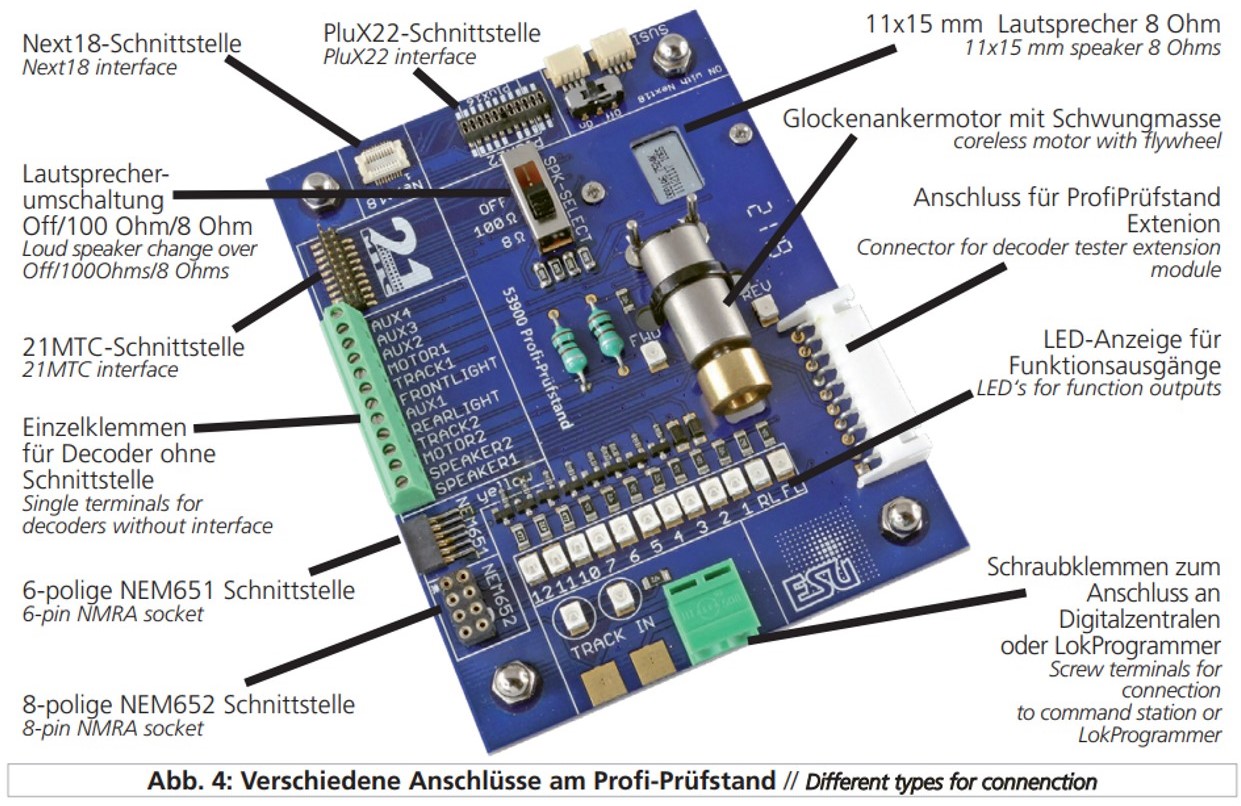

Naast een 6-polige interface volgens NEM 651 en een 8-polige interface volgens NEM 652 is er ook een 21MTC-interface volgens NEM660, een PluX22-aansluiting en de Next18-interface: Maakt niet uit welke decoder je hebt: Gewoon de decoder aansluiten - klaar!
Locomotieven zonder interface-stekkers kunnen met enkele kabelklemmen worden verbonden.

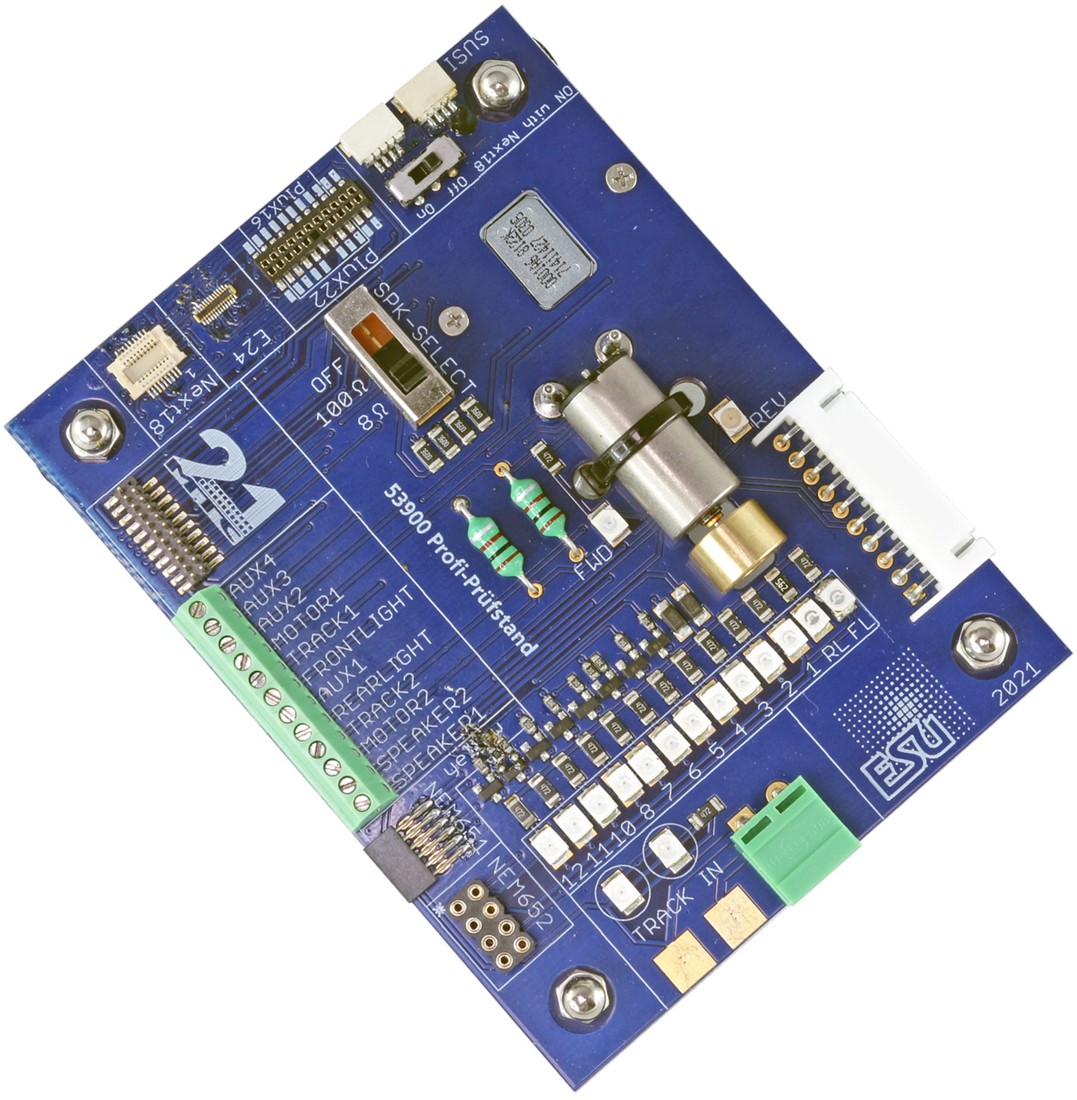

Een hoogwaardige klokankermotor met vliegwielmassa wordt gebruikt in combinatie met richtings-LED's om het motorvermogen te regelen. Een LED-monitor informeert u over de functies van de voor- en achterlichtuitgang en de functie-uitgangen AUX1 tot AUX6.
Voor het testen van LokSound decoders hebben wij een 20 mm luidspreker meegeleverd. U kunt kiezen of de ingebouwde luidspreker moet worden uitgeschakeld of 100 Ohm of 16 Ohm moet hebben - de testopstelling past perfect bij elke generatie ESU-decoders!
Twee SUSI-aansluitingen maken het mogelijk optionele SUSI-modules rechtstreeks te testen en door te sturen naar een ander bord.
De aansluiting op het digitale commandostation of het locprogrammeerapparaat geschiedt hetzij comfortabel met behulp van een verwijderbaar, tweepolig klemmenblok (hetzelfde systeem als op het locprogrammeerapparaat of de ECoS), hetzij met behulp van twee soldeerverbindingen.
Uitbreiding
Met behulp van een nieuw geïntroduceerde uitbreidingsbus kunt u desgewenst de Profi-testbank uitbreidingskaart aan uw Profi-testbank toevoegen: U kunt onze grote spoorwegdecoders hier gemakkelijk op aansluiten en testen. Met al deze uitrustingscomponenten wordt uw Profi-testbank al snel een onmisbare helper in uw werkplaats!
