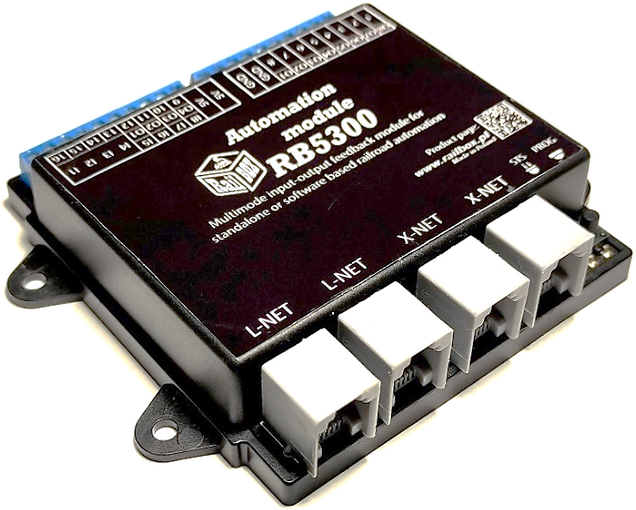

Railbox RB5300 - Automatiseringsmodule

De RB5300-module wordt gebruikt om analoge schakelpanelen en doe-het-zelf-bedieningspanelen te digitaliseren. Hiermee kunt u accessoiredecoders (wisseldecoders, seindecoders, enz.) bedienen met knoppen en schakelaars. De module geeft ook wisselstanden, seinsignalen, routes en de bezettingsstatus van secties weer via LED's die in het paneel zijn ingebouwd.

Basisfuncties:

• Ondersteunt tot 64 LED's
• Ondersteunt tot 16 aan/uit- of moment schakelaars

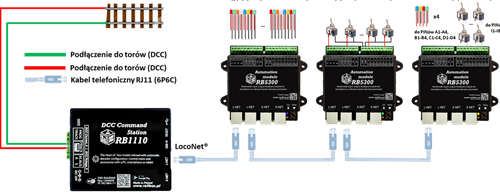

• Communicatie met de DCC-besturingseenheid verloopt via de XpressNet- of LocoNet-bus.
• Handige configuratie in de RailBOX-applicatie: Spoorwegbesturing
• SmartLED-functie – statusindicator die de status van de laatst geschakelde uitgang weergeeft, inclusief het seinsignaal.

16-ingangsmodus: Bovenste status-LED (STS) - GROEN : ondersteunt tot 16 ingangen voor schakelaars
Modus met 16 feedback-ingangen: bovenste status-LED (STS) - GROEN,  daarnaast licht de onderste STS-LED WIT op: ondersteunt tot 16 ingangen bedoeld voor feedbacksensoren
Gemengde modus 8 ingangen + 16 LED-uitgangen: Top Status LED (STS) – GEEL ondersteunt tot 8 schakelingangen en tot 16 LED-uitgangen
64 LED-uitgangsmodus: Bovenste status-LED (STS) – BLAUW: Ondersteunt tot 64 LED-uitgangen via de RB9510-pinoutprintplaat.

Technische parameters:

• Moduleafmetingen: 88 x 104 x 22 mm.
• Voeding van de module via XpressNet- of LocoNet-bus.
• De LED-uitgangen hebben een eigen besturingssysteem; er is geen externe weerstand nodig.
• Stroomverbruik van de module: 25 mA
• Maximale belasting op de externe 5V-bus: 50 mA
