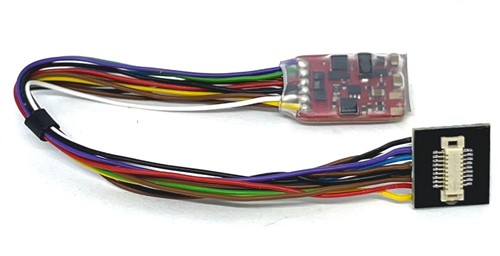

12 wire Next18 / NEM658 connector
Functiedecoder II
Train-O-Matic biedt een zeer kleine functiedecoder met 8 uitgangen, met de extra mogelijkheid om een voeding aan te sluiten voor ononderbroken prestaties. De FD II is een algemene DCC mobiele functiedecoder die voldoet aan de eisen van de NMRA. Dus zonder motoraandrijving, maar met aansturing voor licht en lichteffecten voor niet-aangedreven motorwagens of rijtuigen. Hij kan ook worden gebruikt in een modelhuis om realisme te creëren door geanimeerde lichteffecten.
Kenmerken:
- PT- of PoM-programmeermodi
- Werking zelfs in analoge modus (DC) met configureerbare actieve functies
- Korte (1-127) en lange (1-10239) configureerbare adressen
- 14, 28/128 snelheidsstappen
- 8 uitgangen, bestaande uit:
- 4 vermogensuitgangen met overstroombeveiliging (actief lage uitgangen, met belasting aangesloten tussen uitgang
en gemeenschappelijke plus)
- 4 logicaniveau-uitgangen (voor LED's of andere digitale uitgangen, actieve hoge uitgangen, met lage stroomverbruikers
aangesloten tussen uitgang en aarde)
- Meerdere effecten beschikbaar voor elke uitgang, met presets of volledig aanpasbaar knipperen
- Uitgang toewijzen aan functies F0, F1-F28
- Bidirectionele communicatie, RAILCOM©
- SUSI© interface beschikbaar op AUX3, AUX4
- Contacten voor gewone condensatoren voor back-upvoeding (220 µF / 16V tot maximaal 2200 µF)
- Uitgangen configureerbaar voor Smart Power Pack (SPP ©) regeling
- Software upgradebaar via de train-O-matic programmer, zelfs met de decoder gemonteerd in de locomotief
- Kleine afmetingen maken hem bruikbaar in schaalmodellen Z, N, TT, H0, OO, S, H0m, H0e en 009
Technische specificaties
- Afmetingen: 13 x 9,3 x 2,5 mm (zonder draden)
- Bereik voedingsspanning: 4 ÷ 24Vdc of standaard DCC baansignaal
- Kortstondig bestand tegen 38Vdc
- Stand-by stroom (alle uitgangen uit): < 10 mA
- Maximale stroom voor elke stroomuitgang (FL, RL, AUX1, AUX2): 250 mA
- Maximale totale stroom voor de vermogensuitgangen (totaal van FL, RL, AUX1, AUX2): 500 mA
- Maximale stroom voor elke logische uitgang (AUX3,4,5,6): 5 mA
- Maximale totale stroom voor de logische uitgang (totaal van AUX3,4,5,6): 10 mA
- Gewicht: 4÷6 g (connectoren en draden niet inbegrepen)
- Beschermingsklasse: IP00
- Bedrijfstemperatuur: 0 ºC ÷ +60 ºC
- Opslagtemperatuur: -20 ºC ÷ +60 ºC
- Vochtigheid: max 85 % niet-condenserend
